自製ARC Reactor 方舟反應爐造型燈(全程教學,需要3D列印)PART 1


鋼鐵人——這個紅遍全世界的漫威風雲角色,相信大家都不陌生,而每場電影除了看漫威宇宙的劇情外,帥炸天的炫炮特效及未來科技也是大家關注的焦點(起碼我是這樣啦)。

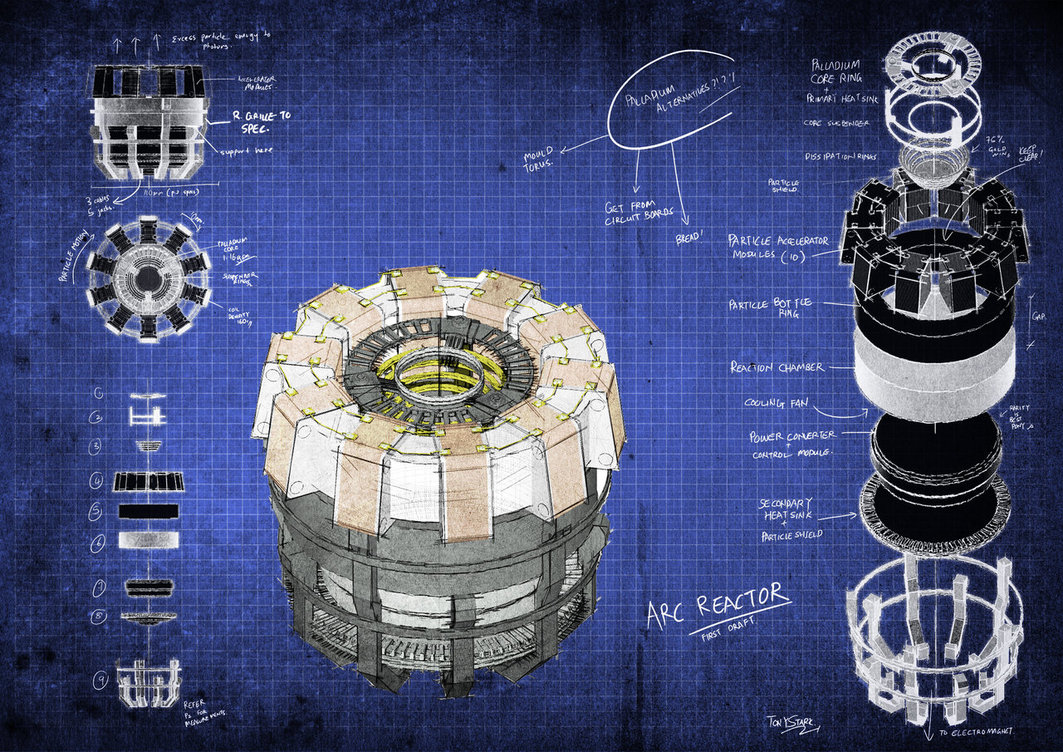

而其中支撐著整個鋼鐵人(機器)的,最為高科技的能量來源,便是方舟反應爐(ARC Reactor)。雖然上圖看似複雜到不行,但其實仔細看內容會發現…都是唬人用的。
不過不代表未來做不出來,只是現在看看電影就好>.<


蠻令人納悶的是,為什麼能量供應需要外面的線圈?
其實如果只是單純的能量供應,是不需要線圈的,線圈是為了吸住藏在Tony胸口中的殘但碎片,防止它們進入心臟而設置(國三物理—電生磁)…所以Rodey的愛國者不用?應該是這樣。


總之,我們要做的跟原本的不太一樣,但仍然會保留一些電影裡相同的部分,並另外加上一些原創設計。接下來就讓我們開始吧!

準備材料:

1. 3D印表機
2. 3D列印線材(顏色自行調配)
    P.S.我所使用的顏色有三種:1. 鈦金色(不容易找阿,如果找不到不妨用灰色或是銀色)
                                                     2. 白色
                                                     3. 紅銅色 (同樣不容易找,可用咖啡色代替)

準備工具:

1. 尖嘴鉗
2. 熱熔膠槍

開始製作

第一步:列印檔案
以下是所有圖檔的連結網址

注意下面的圖是以組裝後的相對位置排列


Arc TopLid

 Arc Midlight


 Arc LineBase (加支架)

Arc SurroundingLight (加支架)

Arc Base

Arc Upframe

 Arc Bottomframe



全圖

第二步:拆支架

前面列印的圖上有標註要加支架,但那是在列印過程中就要加了,所以一定要拆
除了原始支架外,3D圖中也有已經畫好的支架,這些也要拆


Arc Upframe:你可以用尖嘴鉗將紅圈內的支架拔除




Arc Bottomframe:用尖嘴鉗將紅圈內的支架拔除




Arc Base:開口有五片支架,請都拆掉


Arc Bottomframe:用尖嘴鉗將底部一片片的支架拔除


第三步:組裝

先組裝Arc UpframeArc Bottomframe
下扣上,並對齊上半部支柱中間


再來把Arc Midlight、 Arc LineBase (要拆支架)、Arc SurroundingLight (要拆支架),組合起來,並放入Arc Base


然後蓋上蓋子Arc TopLid,蓋子與Arc Base間有卡榫,蓋上時要稍微用力
而拔出蓋子的方法,用指甲插入蓋子與基座的縫隙間,然後往回撬開(一開始會有點緊)



 最後,把剛剛組好的外框架,插到基座頂部周圍的六個洞



大功告成!


以上就是ARC Reactor 方舟反應爐造型燈的外觀部分
下一堂課是內電路,及LED燈的焊接
如果要觀看PART 2請按這裡
