自製ARC Reactor 方舟反應爐造型燈(全程教學，需要3D列印)PART 2
前面的PART 1講到3D列印的步驟及組裝過程，而這回要講的是LED燈的焊接及排線
如果還沒看過第一部分，請點這裡
雖然不會像這個這麼複雜
但我想手做的部分應該也不容易(就是在考手藝啦)
準備材料：
5. 3 pin小開關*1
7. 4號電池*3(簡易版)
.
.
.
以下為進階版，若只想做入門可以不用準備
7. 3.7V聚合物鋰電池(200mah以上推薦，大小不超過35*30*15mm)(進階版)
8. 充電模組TP4056 *1(進階版)
9. 升壓模組(輸出5V)*1(進階版)
準備工具：
1. 3D印表機
2. 尖嘴鉗
3. 熱熔膠槍
4. 銲槍
5. 剪刀
6. 美工刀
7. 絕緣膠帶*1
8. 斜口鉗(建議)
9. 兩顆3號電池+電池盒(建議)
開始製作！！！
第一步：折LED pin腳
取出兩顆LED，用尖嘴鉗夾開(平分)至大約圖上的角度
記得兩顆LED的腳位方向要一致
將折好的兩個LED放在燈槽中，並將外側的燈疊在內側燈上
一樣記得燈的腳位方向要相同
用尖嘴鉗把最外兩側的pin腳(紅藍)，纏繞在一起，大約1圈半 = 手轉3次
要小心不要讓相對位置偏移，否則放不回燈罩上
剪下一小片紙，並插在外側LED及內側LED重疊的地方，為了絕緣以防短路
建議可以放回燈罩上套量一下，避免用力過度歪掉
過程中都必須確保沒有多餘的腳位接觸，確保沒有短路
放回燈罩上再次套量，如果有任何變形，LED無法完全壓入燈罩，就要趁現在調整
確定沒問題後，要將四個腳位平均放在燈罩凹槽中，如圖的紅線內，不可超出
接著兩個、三個……直到六個都做完為止
每個燈的pin腳都要同方向，例如順時針數的順序都要是R—GB，或是BG—R
第二步：仍然是折LED pin腳，但是是內圈燈罩的LED
請先看完第二步的所有動作，再開始動作
一樣，一開始也是拿出兩顆LED並用尖嘴鉗夾開(平分)
並將外側兩pin纏繞在一起(紅藍)，纏繞1圈半 = 手轉三圈
一樣也請記得腳位方向要相同
拿出剪好的小紙片，插在兩個LED重疊的地方
這樣的動作一直重複，並且每做好一顆燈，就要套量中間燈罩一次，以防變形
同樣的，每做好一顆燈，就用電池檢查有沒有短路、接觸不良
如果你不擅長排燈的位置，不妨參考看看此圖的排法
以上的接燈方法較為複雜，若有不懂，請在下方留言。
如果有哪些地方接觸不良，可以用焊槍焊起來，但要注意，焊點不宜過大，會影響電壓
第三步：佈線
此步驟須注意不要將線拉太緊，會影響燈的位置，盡量在每個接線點放鬆線

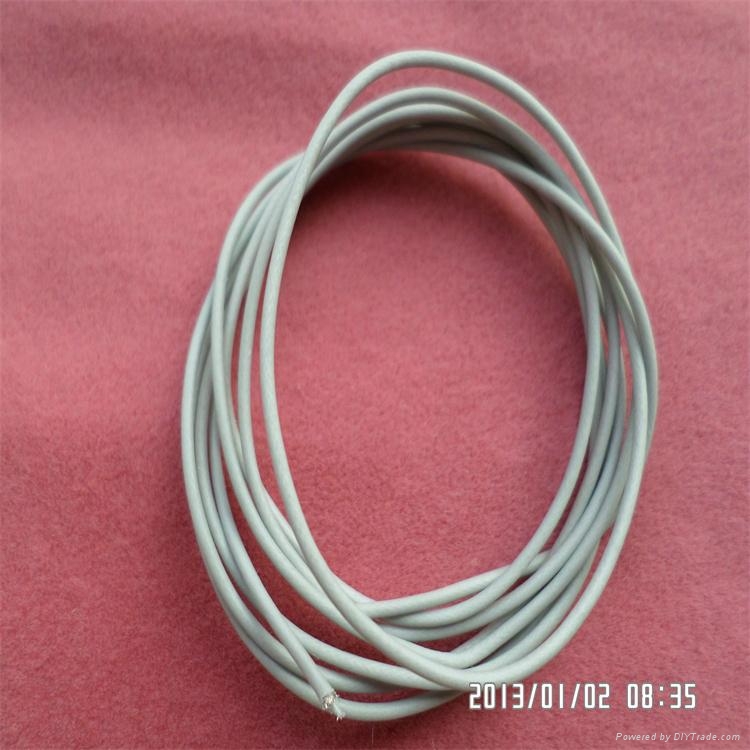

首先，先拿出買好的線，大致上比一下圓周，多留大約5cm的長度
然後將剪好的一端，纏繞在其中一個pin腳上，把pin腳反折，壓在線上
用焊槍在線與pin腳上焊上一點(不要太大，但要牢固)
如果你覺得反摺後的pin腳好像太長，你可以用斜口鉗剪短，但不要太短，以防焊點脫落線分離
第一焊點好後，線拉到第二組燈，因為前面有說燈pin腳的方向(相對位置)相同，所以線要焊的地方相對位置也相同
在線與pin腳交疊的位置標記(記得線不要拉太緊)，並且在往後大約5mm的地方也標記一次
接著用剪刀輕輕剪開標記的地方(不要剪斷，只剪線皮)
拿出美工刀在剪開的兩端中割一條縫(不要割到線，只割線皮)
把線段剝開
纏繞pin腳 (依照你剪出來的線長來決定繞的圈數，5mm大約是1圈)
接下來一樣，把pin腳反折，焊上焊點。(如果反折後的pin腳太長，用斜口鉗剪掉)
最後一定會多一截出來，大約2到3cm，如果太短，請把下一條線估長，可在原處接另一條線
最後多出的一截線，從線端往回大約1cm，把線皮剪掉(不要剪斷線)
四條都接完後，在線尾標記顏色以防搞混
注意：每接好一組燈，也要用電池測試看有沒有短路或接出不良！
接著把第二三四條都接完
第五步：接杜邦線
因為杜邦線有很多種顏色，所以不妨配個色，不過其實自己看得懂就好了
先拿出四條連在一起的杜邦線，剪一半的只要四條
一半接外圈燈罩，一半接內圈(內圈直接把杜邦線焊在LED上)
好，到目前為止PART 2的接線及LED焊接都已完成
接下來，PART 3是要把Arduino Nano及藍芽板接上，並灌入程式
PART 3 有分簡易版及充電版，請選擇一項並準備材料(前面有寫到分別的材料)
若要繼續寬看PART 3 請按這裡
